礦物鑄件產(chǎn)品壁厚

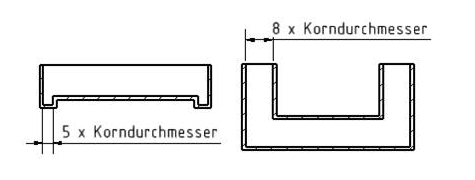

礦物鑄件的主體壁厚以及加強(qiáng)筋厚度一般來(lái)說(shuō)至少是礦石直徑的5倍。通常情況下礦石的最大直徑為16mm，因此礦物鑄件的主體壁厚至少應(yīng)該有80mm。由于礦物鑄件澆鑄后的殘余應(yīng)力很小，不同的壁厚以及突然從厚變薄的過(guò)渡區(qū)域都是可以實(shí)現(xiàn)的，但大面積的薄壁同局部精度要求高的厚壁過(guò)渡易出現(xiàn)變形現(xiàn)角。通過(guò)選擇合適的截面積，可考慮差值很大的抗拉和抗壓屈服強(qiáng)度，同樣也可以得到優(yōu)異的結(jié)構(gòu)剛性。
具有承重結(jié)構(gòu)，如龍門，立柱壁厚的設(shè)計(jì)至關(guān)重要，結(jié)構(gòu)設(shè)計(jì)不合理，自重及負(fù)載掛重均可能出現(xiàn)結(jié)構(gòu)偏弱變形的現(xiàn)象，設(shè)計(jì)時(shí)須重點(diǎn)考量。
非承重結(jié)構(gòu)部分可以采用較薄的壁厚，這種情況下可以采用較小直徑的礦石。澆鑄流程是多次完成的，第一次的澆鑄也稱為預(yù)澆鑄，需要適用較小直徑的礦石混合物。
